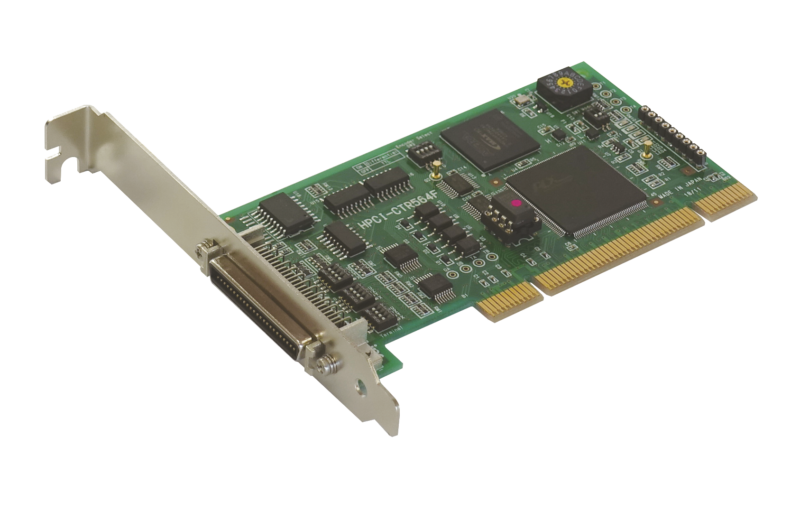

HPCI-CTR564F

PCI バス対応高速UP/DOWNカウンタ

製品名 HPCI-CTR564F
チャンネル数 4ch
Bus PCI
適合ケーブル

HCL-015W

HCL-015

適合コネクタボード

ACB-MDR50

概要

高速入力、多彩な機能を備えたパルスカウンタボードです。
3種類のカウンタ(32bit UP/DOWNカウンタ、等ピッチカウンタ、速度カウンタ)を搭載し、用途に合わせてご使用いただけます。
● 32bitUP/DOWNカウンタ:カウンタのラッチ&クリアやコンパレータ機能を使用でき、またカウンタラッチ後の位置情報をFIFOに取り込むことができます。
● 等ピッチカウンタ     :一定の間隔で外部に出力を行います。出力パルス幅は設定することができます。
● 速度カウンタ       :速度の計測を行います。

特徴

  • 4ch入力可
  • 入力パルス形式は3種類(A/B相、UP/DOWN、パルス列/方向)を選択可
  • カウント周波数 最大20MHz(A/B相 4逓倍時)
  • 4in/8out(8outはソフトウェアで汎用出力、コンパレータ出力を選択可)
  • 32bitカウンタ 4式
  • FIFO(32bit 512個)4式
  • コンパレータ 8式
  • 等ピッチカウンタ 2式
  • 速度カウンタ 2式

得意技

コンベア上に、【センサ → カメラ → 排出ユニットが配置された検査装置】において、
次の操作をするだけで、コンベアの速度ムラやソフトウェア処理速度の影響のない
高速で正確な位置での画像取込みと排出機構が実現できます。

◆ コンベアのエンコーダ出力を本ボードへ接続
◆ 本ボードのトリガ出力を、カメラのシャッター入力へ接続
◆ 本ボードのトリガ出力を、排出ユニットへ接続

カメラとセンサ間の多点バッファ(FIFO)最大512点。
